Принцип работы тепловизора

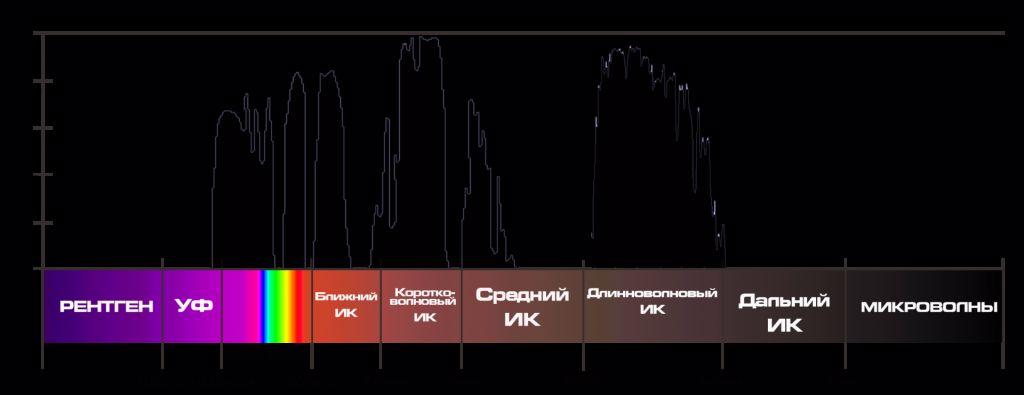

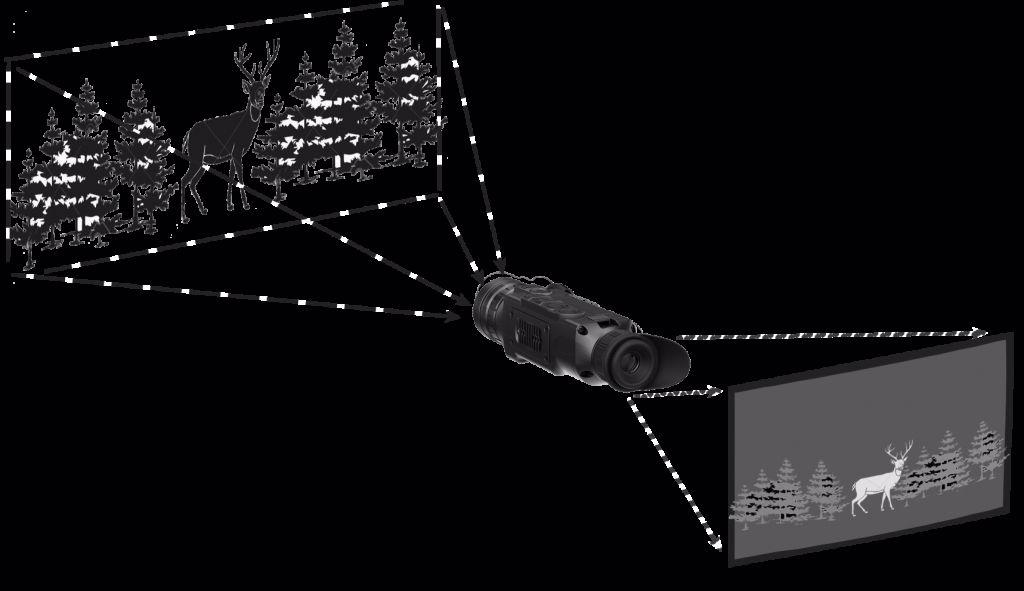

В инженерной практике существует понятия объекта и фона. Объектом обычно выступают предметы, которые необходимо обнаружить и рассмотреть (человек, автотранспорт, животное и т.п.), фоном является все остальное, не занятое объектом наблюдения, пространство в поле зрения прибора (лес, трава, здания и т.п.) Действие всех тепловизионных систем основано на фиксировании температурной разницы пары «объект/фон» и на преобразовании полученной информации в изображение, видимое глазом. Вследствие того, что все тела вокруг нагреты неравномерно, складывается некая картина распределения ИК-излучения. И чем больше разница интенсивности инфракрасного излучения тел объекта и фона, тем более различимым, то есть контрастным, будет изображение, получаемое тепловизионной камерой. Современные тепловизионные приборы способны обнаруживать температурный контраст 0.015…0.07 градусов. В то время как подавляющая часть приборов ночного видения, работающих на основе электронно-оптических преобразователей (ЭОП) или матриц КМОП/ПЗС, улавливают инфракрасное излучение с длиной волны в диапазоне 0,78…1 мкм, что лишь немногим выше чувствительности человеческого глаза, основным рабочим диапазоном тепловизионной аппаратуры являются 3…5,5 мкм (средневолновой ИК-диапазон, или MWIR) и 8…14 мкм (длинноволновой ИК-диапазон, или LWIR). Именно здесь приземные слои атмосферы прозрачны для ИК-излучения, а излучательная способность наблюдаемых объектов с температурой от -50 до +50ºС максимальна. Тепловизор - электронный наблюдательный прибор, строящий изображение разности температур в наблюдаемой области пространства. Основой любого тепловизора является болометрическая матрица (сенсор), каждый элемент (пиксель) которой с высокой точностью замеряет температуру. Достоинство тепловизоров в том, что им не требуются внешние источники освещения – сенсор тепловизора чувствителен к собственному излучению объектов. Вследствие этого тепловизоры одинаково хорошо работают днем и ночью, в том числе в абсолютной темноте. Как отмечалось выше, плохие погодные условия (туман, дождь) не создают непреодолимых помех тепловизионному прибору, в то же время делая обычные ночные приборы совершенно бесполезными. Упрощенно, принцип работы всех тепловизоров описывается следующим алгоритмом: • Объектив тепловизора формирует на сенсоре температурную карту (или карту разности мощности излучения) всей наблюдаемой в поле зрения области • Микропроцессор и другие электронные компоненты конструкции считывают данные с матрицы, обрабатывает их и формируют на дисплее прибора изображение, являющееся визуальной интерпретацией этих данных, которое напрямую или через окуляр рассматривает наблюдатель. В отличие от приборов ночного видения на базе электронно-оптических преобразователей (назовем их аналоговыми), тепловизоры, как и цифровые приборы ночного видения, позволяют реализовать большое количество пользовательских настроек и функций. Например, регулировка яркости, контраста изображения, изменение цвета изображения, ввод в поле зрения различной информации (текущее время, индикация разряда батарей, пиктограммы активированных режимов и т.п.), дополнительное цифровое увеличение, функция «картинка в картинке» (позволяет в отдельном небольшом «окне» выводить в поле зрения дополнительное изображение объекта целиком или какой-то его части, в том числе увеличенное), временное отключение дисплея (для энергосбережения и маскировки наблюдателя за счет исключения свечения работающего дисплея). Для фиксации изображения наблюдаемых объектов в тепловизоры могут быть интегрированы видеорекордеры. Можно реализовать такие функции как беспроводная (радиоканал, WI-FI) передача информации (фото, видео) на внешние приемники или удаленное управление прибором (например, с мобильных устройств), интеграция с лазерными дальномерами (с вводом информации от дальномеров в поле зрения прибора), GPS-датчиками (возможность фиксации координат объекта наблюдения) и т.д. Тепловизионные прицелы по отношению к «аналоговым» ночным прицелам для охоты также имеют ряд отличительных черт. Прицельная метка в них обычно «цифровая», т.е. изображение метки во время обработки видеосигнала накладывается поверх изображения, наблюдаемого на дисплее, и перемещается электронным образом, что позволяет исключить из состава прицела механические узлы ввода поправок, входящие в состав ночных аналоговых или дневных оптических прицелов и требующие высокой точности изготовления деталей и сборки этих узлов. Дополнительно это исключает такой эффект как параллакс, т.к. изображение объекта наблюдения и изображение прицельной сетки находятся в одной плоскости – плоскости дисплея. В цифровых и тепловизионных прицелах может быть реализовано хранение в памяти большого количества прицельных сеток, имеющих различную конфигурацию и цвет, удобная и быстрая пристрелка с помощью функций «пристрелка одним выстрелом» или «пристрелка в режиме Freeze», функция автоматического ввода поправок при изменении дистанции стрельбы, запоминание координат пристрелки для нескольких оружий, индикация наклона (завала) прицела и многое другое.
